Кольцевое сверло - алмазная коронка

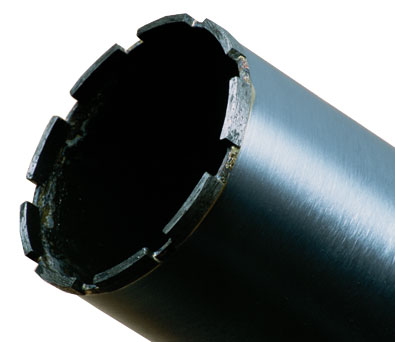

Буровая коронка — инструмент для бурения (сверления) отверстий. Изготавливается в форме «стакана» — стального цилиндра с наваренными или напаянными алмазными режущими сегментами.

Диаметр алмазной буровой коронки ограничен только возможностями применяемого оборудования. Так, для стандартной программы Rothenberger коронки используются вплоть до полуметрового диаметра, а на заказ изготавливаются и больших размеров.

Повсеместно принято использовать алмазные буровые коронки длиной 450 мм. В случаях, когда требуется сверление отверстий большей длины, применяют специальные удлинители коронок на 300, 500 мм.

Если требуется сверление отверстий малого диаметра (до Ø 40 мм), в ряде случаев целесообразно использовать вместо режущих сегментов цельные режущие кольца. Износостойкость оборудования с цельными кольцами очень высока. Буровые коронки малых диаметров изготавливаются меньшей длины — 300 - 350 мм, стенки их тоньше.

Специализированная дрель - бормотор

Вращение буровой коронки осуществляется с помощью бормотора, представляющего собой специализированную дрель. Для бурения отверстий алмазными коронками диаметром до 500 - 600 мм используются электробормоторы. Внешне электрические бормоторы, особенно маломощные, похожи на обычные электродрели, однако, имеют ряд конструктивных отличий:

  • Электробормоторы рассчитаны на повышенный момент нагрузки, они обладают более высокой мощностью и работают на низких оборотах
  • Для подачи воды в зону реза шпиндель электробормотора изготавливают полым
  • Для того чтобы вода во время резки не попала в редуктор или двигатель, вал электробормотора защищают сальниками

Крепление буровой коронки с алмазной кромкой к шпинделю электробормотора выполняется с помощью специальных хвостовиков, существующих в нескольких различных стандартах. Так, например, оборудование германской компании Rothenberger рассчитано на применение резьбовых соединений следующих стандартов: хвостовик коронок диаметром до Ø 50 мм имеет наружную резьбу 1/2", а большего диаметра — внутреннюю 1 1/4". Шпиндели электробормоторов, обладающих небольшой мощностью, изготавливают комбинированными — с наружной и внутренней резьбой, а вот для более мощных устройств их уже выполняют только с наружной резьбой шагом 1 1/4".

Если алмазные буровые коронки, изготовленные одним производителем, не подходят для шпинделей, произведённых другой компанией, применяются специальные переходники.

В электробормоторах не выполняют электронное регулирование оборотов. Обычно их редукторы имеют трёхступенчатую регулировку, позволяющую осуществлять сверление коронками различных диаметров. Такое механическое изменение скорости вращения шпинделя более надёжно, чем регулировка оборотов с помощью электронных схем. Диапазон допустимых диаметров коронок алмазного сверления указывают на конкретном электробормоторе для каждого положения регулятора переключения оборотов.


Диаметр сверла Позиция переключателя скорости
30-70 мм 3 скорость
70-140 мм 2 скорость
140-202 мм 1 скорость

Электробормоторы Rothenberger изготавливаются на базе немецких редукторов и электродвигателей РОДИАКАТ. Они оснащены электронным регулятором пускового тока, предохранительным сцеплением и электронной защитой от перегрузок. На модели с мощными трёхфазными асинхронными двигателями в обмотку встраивают термовыключатель.

Модели электробормоторов, оснащённых рукоятками, позволяют выполнять сверление вручную. Однако это разрешено только при осторожном бурении отверстий небольших диаметров, поскольку электробормотор создаёт значительный момент вращения. Допустимо бурение отверстий малого диаметра вручную, с повышенными мерами осторожности. Даже небольшое заклинивание буровой коронки может привести к вывиху руки оператора.

Специальная станина

Удержать бормотор в руках при бурении средних и больших отверстий невозможно, нагрузочный момент на валу очень высок. Поэтому при алмазном бурении электробормотор фиксируют на специальной станине, позволяющей перемещать его по направлению оси вращения коронки. Конструкция большинства станин допускает изменение угла наклона до 45º, что предоставляет возможность выполнять отверстия под углом как к полу, так и стенам. Электробормотор вместе со станиной представляют собой комплектную установку алмазного бурения.

Если предстоит бурение алмазными коронками отверстий, диаметр которых превышает 500 мм, применяют устройства с гидравлическим приводом, закрепленные на мощной станине. Сам бормотор представляет собой компактное и лёгкое оборудование, а необходимое давление и расход масла обеспечивает ему электрогидравлическое устройство, располагаемое поодаль установки алмазного сверления, на полу или земле.
